domingo, 28 de marzo de 2010

Apertura en 10M y 12M



    Durante el mediodía se escucharon algunas estaciones en 18Mhz de las cuales contacte con HB9ARI  KE5ZGI y IK3XTV, después del almuerzo la banda estaba silenciosa y no recibía ningún tipo de ruido y tampoco ninguna estación. Como siempre estaba en el chat (http://www.chris.org/cgi-bin/jt65talk) de JT65 y leía algunos comentarios hasta que VA6SZ anuncio una apertura en 10M, su comentario fue “10 metros esta abierto... muchas señales de sud America, alguien por acá en 10m?” a lo que conteste que no podia porque no tenia antena para la banda de 10M. De todas formas ajuste el dipolo de 40M con moño para 20M en V invertida a fuerza de transmatch y me puse a escuchar, pensaba que si recibía alguna señal fuerte tendría la oportunidad de comunicar. En el primer minuto escuche a PY8ELO que llegaba muy fuerte como siempre y me puse a llamar CQ. Los contactos logrados fueron F8RZ, N4AU, y nuevamente HB9ARI, después de estos comunicados me desplace a 24920 con el mismo dipolo de 40/20M y llame, comunicando con KD7YZ, VA6SZ, HB9ARI, VE3ODZ y finalmente con XE1FAS. Deje de llamar CQ cuando recibí la visita de mi amigo y colega LU1WI con el cual compartimos algunas horas de charla, mate e intercambio de experiencias de radio. Tengo que admitir que para haber comunicado con esa antena la apertura tiene que haber sido muy buena, espero se repita.

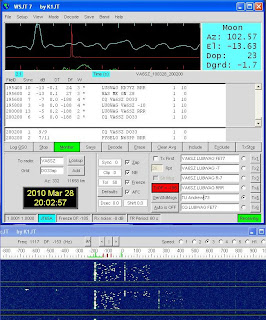

Imagen de 10M


Imagen de 12M



Se pueden ver en las imágenes que en la banda de 12 metros las señales eran muy buenas y claras.

sábado, 27 de marzo de 2010

Long Path

               Esta mañana mientras comunicaba con RA4CNX escuche a JE5FLM, estación que ya recibí en varias oportunidades, pero como era 10 de la mañana hora local encendí el programa de propagación para hacer este ejemplo de Long Path.

             En las imágenes se aprecia que la comunicación directa con Japón a esa hora no estaba dentro de lo posible, por eso ajuste el programa para ver los pasos largos y ahí si se nota que la zona de la isla oriental estaba iluminada por la predicción de propagación solo en Long Path . En las imágenes se puede ver como JE5FLM pone una buena señal en mi estación y marque con la línea amarilla el sentido y dirección en que hay que apuntar la antena para hacer el comunicado. En mi caso tengo un dipolo que no puedo rotar, pero queda claro que no por dar vuelta la antena se hace un Long Path, solo es factible cuando las condiciones de propagación lo permiten. Se puede desde mi QTH realizar QSO Long Path con Asia parte oriental pero imposible con USA o con Europa y menos con estaciones a menor distancia.



viernes, 26 de marzo de 2010

Japón en 20M

                    Hoy llegue a casa justo al atardecer y prendí el equipo de radio y el programa para JT65, ustedes saben que el atardecer es la mejor hora para el DX, y como tantas otras veces se dan los mejores comunicados en ese momento, es el horario de la “zona gris”. Inmediatamente vi una estación que llamaba en 14076.0, decodifique y se trataba de JJ8DEN, sin muchas esperanzas le conteste y me escucho con la misma señal que yo lo escuchaba. No tenia esperanzas porque algunas estaciones están con antenas direccionales y como apuntan en otro sentido no me escuchan, a pesar que yo las escucho bien. El QSO se termino sin ningún problema en unos pocos minutos, acá les dejo la copia de la pantalla.

miércoles, 24 de marzo de 2010

Propagación, hora y dirección.

           Para donde apunto mi antena? Bueno en realidad yo no la voy a enfocar para ningún lado porque tengo un dipolo fijo, pero aquellos que tienen direccionales se basan en métodos simples, es común escuchar “para Europa” o “para USA”. Viviendo acá en el sur, se sabe bien que en esos destinos están el 90% de los comunicados a larga distancia. Para saber con que lugares tengo posibilidades ciertas de comunicar, utilizo un programa que se llama VOAProp realizado por Julián Moss G4ILO y que se puede encontrar en  http://www.g4ilo.com/ . Una vez instalado, el programa muestra un mapa donde se pueden ver las bandas de HF y se puede cambiar la hora para hacer predicciones. En mi caso lo tengo ajustado para que me indique la posibilidad de comunicación con 100W, y en JT65 puedo comunicar con todos los lugares que indica señal hasta S1 ( línea verde). También haciendo click con el Mouse en un lugar determinado del mapa, se puede ver hacia donde apuntar la antena para lograr ese comunicado. Durante un par de años fui chequeando las estaciones comunicadas versus el VOAProp y he notado una muy buena coincidencia entre lo informado y lo realizado. Posee indicación de Long Path, con esto se puede ver que no es cuestión de apuntar la antena para el otro lado, en cualquier momento del día y en cualquier frecuencia. Úselo y téngale fe, y recuerde que la propagación no está determinada una ciencia exacta y que el programa no marca las posibilidades de usar la zona gris ni otras formas de propagación.

martes, 23 de marzo de 2010

QSO en JT65A, 14076 khz, 50W + Dipolo en V invertida


                        Hoy me puse a llamar en 20M y comunique con ON4CHD que es una estación nueva para mi, y con VK3XQ Robert con el que ya comunique en 5 oportunidades (eso para que no digan que es casualidad) las señales de ambas estaciones fueron muy buenas. Con la estación de Roberto nos separan 10618 kilómetros y con Stephan en su estación de Bélgica fueron 12259 Kilómetros. Gracias a ambas estaciones por los QSO.










lunes, 22 de marzo de 2010

32 o 64 bits?

                     “Uno trata de aprovechar su maquina al máximo, por eso instala el sistema operativo en 64 bits, pero al final de la historia esto no se si es tan así, al menos por ahora”

Federico Ares
Trompetista e ingeniero patagónico










    Este fin de semana me dispuse a mejorar la instalación de mi Ubuntu, para eso bajé La ISO del Ubuntu 9.10 en 64 bits. Probé el live CD y funcionaba de maravillas eso me animó a realizar una nueva instalación sobre mi actual versión 8.04 LTS de 32 bits. Funciono todo como esperaba hasta que empecé a bajar el software para la radio. El WSJT versión 7.04 para Linux solo se encuentra en el sitio oficial en su versión para 32 bits, después de leer algunos artículos encontré como instalar versiones de 32 bits en 64. A pesar que el software se instaló, no funcionaba, probé instalar la versión de los repositorios oficiales, y ésta si funcionaba. Comunique con KG6NUB sin problemas, y con una estación de baja potencia KO6SY que llegaba en muy buena forma y solo estaba con 10W en una antena vertical. Luego salio a mi encuentro una estación que no pude decodificar, a la que le pedí que repita los mensajes sin resultado. Inmediatamente pensé que se trataba de la versión vieja de WSJT que estaba utilizando, por lo tanto me dispuse a tratar de hacer funcionar la nueva. Busque por la red y no esta el WSJT para 64 bits, para completar la instalación de la nueva versión baje el código fuente. Mientras realizaba todo esto ( bajar programas, librerías etcétera)  me puse a jugar con el FLDIGI que instale sin problemas porque estaba en los repositorios oficiales en versión de 64 bits, mientras escuchaba un par de RTTY que estaban en concurso, todo el soft necesario se bajó. Compile e instale el WSJT en 64 bits y lo hice funcionar.





    El día lunes en charla con Federico, hablábamos de la ventaja de un sistema operativo en 64 bits, y por su propia experiencia me comenta que para hacer funcionar la mayoría de los programas y plugins en 64 bits, tuvo que recurrir a la instalación de programas que convierten el soft existente en 32 a 64 bits. A final de cuentas, lo que se gana instalando un sistema operativo de 64 bits, seguramente se pierde con los conversores y con el tiempo y esfuerzo para hacerlos funcionar (si funcionan!). En definitiva creo que usar un sistema de 32 bits, te ahorra tiempo al no necesitar adaptaciones en el soft existente. Hoy lunes por la noche instale Ubuntu 9.10 en 32 bits, todo esta funcionando sin mayores esfuerzos, para probar el programa comunique con W6YX que es un radio club de Stanford California.
    La experiencia del fin de semana me dejo muchas cosas como aprendizaje, por ejemplo que las versiones de Ubuntu que dicen AMD64 también funcionan en un micro Intel, la sigla AMD solo se debe a que en un principio solo los integrados AMD eran de 64 bits. Según Federico, cuando el software de 64 bits este mas maduro, no dudaremos en el sistema operativo de 64, por ahora 32 bits trae menos problemas.

sábado, 20 de marzo de 2010

Sloper de 18Mhz

          Hoy sábado me subí al techo para hacer unos cambios, agregue una antena sloper de 18Mhz en moño con 21Mhz. La de 21 Mhz resuena bien, no quedo en la frecuencia que quería pero pienso ajustarla para que quede funcionando, pero la de 18Mhz no resuena ($&@%&) no se bien que sucedió, pero amenaza de lluvia con algunas gotas y nubes muy negras me hicieron dejarlas así, por la tarde veo si puedo seguir.

    En 21Mhz se encontraba haciendo DX a paladas mi vecino, amigo y prestigioso radioaficionado Jorge (GEO) LU1WI , por eso decidí probar la nueva antena solo en 18Mhz ya que el estaba en PSK31 muy cerca de la frecuencia que yo pensaba transmitir. Ahora me encuentro en 18Mhz y mientras llamo escribo esto (las ventajas de las transmisiones digitales, y también cocinando arroz con pollo) . Hice 2 contactos hasta ahora, el colega Fred N9GUE que siempre escucho en buena forma desde mi QTH, y una estación italiana IK3XTV que ya contacte exactamente hace un año que transmite con 5w y direccional de 2 elementos para esta banda. Las señales fueron bajas (-24) pero no tuve ningún problema de decodificacion. También esta en frecuencia IZ2BKT que llega con señal muy baja (-25 -26) y no logro decodificar, tengo su característica promediada (average), veo su trazo en el waterfall y veo en el log que es el pero no llega, quizás mas tarde mejore la propagación.

         También veo señales de RTTY y durante un minuto vi una de Olivia en el resto del espectro que estoy recibiendo no veo a nadie mas.

WSPR en 10Mhz

             Anoche mientras esperaba que se bajara la ISO de Ubuntu encendí el receptor en 10Mhz y ejecute el WSPR. Como siempre esta banda me sorprende escuchando algunas estaciones como:

ZL2TLD      -24     0.5w     windom Half size Antenna
ZL2KGW    -16     10w      G5RV Antenna
K7LG          -25      1w       dipole at 15 feet. Antenna
JQ2WDO    -16     5w        zeppelin Antenna

              Nada mal teniendo en cuenta que las señales de 18db ya son audibles como susurro, y las muy bajas potencias utilizadas. Para recibir estas señales (no transmito porque en 10Mhz no me lo permite mi categoría) utilicé el TS430S y el dipolo de 40m en V invertida con centro a 7 metros de altura, orientado para recibir norte-sur y ajustado con mi transmach casero.

viernes, 19 de marzo de 2010

Preguntas de los NO Radioaficionados 3


Compromiso social

Para los radioaficionados existe no solo la diversión o experimentación, también están los compromisos sociales, como transmisiones en las catástrofes, coordinación de recursos junto con defensa civil o con la policía, ejercito, prefectura o gendarmería, búsqueda de medicamentos, incendios forestales, salvatajes o coordinación de eventos multitudinarios. No solo los radioaficionados de los sitios donde suceden los problemas son los que actúan, cuando una catástrofe sucede muchas personas quieren comunicarse  para averiguar el estado de salud de sus familiares, y se encuentra con líneas telefónicas saturadas o teléfonos que no contestan, los radioaficionados organizan listas de necesidades, paraderos de personas, o simplemente llevan tranquilidad a un familiar.


            Internet

            Internet es una herramienta importante para los radioaficionados, no es fundamental para realizar la actividad, pero sirve como complemento. En paginas web de los radioaficionados pueden informarse donde se encuentra la persona que estoy escuchando, cual es su nombre, como esta compuesta su estación, que experimentos a realizado y cual de todas las ramas de la radio es la que mas le gusta o la que mas practica. También se utiliza para discutir reglamentaciones, pasar las bases de un concurso y sus fechas de realización. Se pueden mostrar diplomas premios y certificados, actividades de un radio club o fechas de encuentros y reuniones. Hay en Internet mapas en los que se pueden ver las estaciones que están transmitiendo en este momento, y así ubicar los países que nos faltan comunicar para diplomas o los que nos gustaría contactar. Se pueden bajar circuitos o reformas para los equipos de radio, nuevos programas para comunicación digital, ver resultado de concursos, coordinar encuentros radiales, contar experiencias, ubicar satélites, ver manuales de equipos y sus especificaciones. Internet posee muchos datos instantáneos útiles, como manchas solares, temperaturas, predicciones de propagación, estado del sol y los vientos solares o disturbios magnéticos. Hay muchos programas para computadoras que se conectan automáticamente a Internet para extraer o volcar información útil. Se puede consultar el estado operativo de una baliza. Una estación puede “anunciarse” comentando algún modo especial de transmisión o simplemente “estoy acá, quien me escucha?”. Internet también nos brinda la oportunidad de “conocernos la cara” cosa que siempre fue muy difícil para el radioaficionado. También sirve para mandar agradecimientos a alguna persona por la buena predisposición para el contacto radial ya que algunas veces un contacto necesita de un esfuerzo extra para ser realizado.


            Clubes

En los radio clubes o agrupaciones de radioaficionados, se dictan cursos a los aspirantes a radioaficionados y planean actividades grupales, para llevar a cabo expediciones, concursos, etc. Las estaciones repetidoras de radio son construidas y mantenidas por estos grupos, si como experimentos y actividades que necesiten de varios miembros. Estos clubes son la plataforma para lograr cambios en las legislaciones y son los representantes de los intereses comunes. Los radioaficionados pueden pertenecer a uno o varios grupos con los que se siente identificado, como por ejemplo, grupos de telegrafistas de un país o una zona, grupo de comunicación vía satélite, grupos mundiales de transmisión con baja potencia etc. Estos grupos pueden ser reconocidos en forma oficial o no, algunos tiene personería jurídica y tienen señal distintiva para transmitir como estaciones habilitadas en cambio otros se agrupan por un motivo específico que puede tratarse de un modo de transmisión o solo para unir esfuerzos en experimentos. A diferencia de las actividades deportivas, es común que un radioaficionado pertenezca a varias agrupaciones o clubes, y a su vez ser bienvenido en cualquier club que se visite. Algunas veces los grupos solicitan señales distintivas especiales para la realización de expediciones que pueden ser en países distintos, lugares especiales, o fechas conmemorativas. Como lugares “especiales” aparecen montañas no habitadas, buques rompehielos, lagos, faros, expediciones a islas, etc.

Espíritu de la radio

Como en muchas de las actividades que hacemos los seres humanos, aparece el orgullo de pertenecer a un grupo distintivo, la satisfacción al poder decir “esto lo hice yo”, la competencia vista del lado de la organización o participación, el reconocimiento nacional e internacional, la camaradería, el poder enseñar lo que uno sabe y a su vez poder aprender día a día, el poder ser útil a la comunidad, el trabajo en equipo, la posibilidad de realizarlo a cualquier edad, en cualquier época del año, en cualquier tiempo libre, se puede realizar al mismo tiempo que otras actividades, es mantenerse tecnológicamente activo, no engorda ni contagia enfermedades y siempre hay alguien dispuesto a colaborar y darnos una mano para cambiar o mejorar la antena.

Preguntas de los NO Radioaficionados 2

                  No todos los radioaficionados hacen lo mismo, podemos dividir las actividades en muchas ramas, y un radioaficionado puede gustarle más de una de estas. En forma simple podemos empezar a dividir las actividades entre los que charlan con amigos y colegas y los que solo buscan hacer el comunicado y seguir adelante. Cuando me refiero a “charlar” no necesariamente me refiero a “hablar”, puede ser en telegrafía o modos digitales. Los radioaficionados pueden dedicarse a una de estas ramas de la actividad o a ambas.
Hay muchos “tipos” de radioaficionados y se dedican a distintas actividades, voy a tratar de describir algunas a continuación. Muchos de estos estilos o métodos, se pueden combinar, como por ejemplo telegrafía con baja potencia.


                  La telegrafía o radiotelegrafia: Es un método utilizado por muchísimos radioaficionados. La construcción de un equipo para telegrafía es mas sencilla que la de otro método y es la forma de transmisión que aprovecha en mejor forma la energía consumida por el equipo logrando mayores distancias con igual potencia. También cuenta con la ventaja que es mucho mas fácil de interpretar que la voz para los que están acostumbrados.


                  Baja potencia: Se trata de llegar lejos con potencias tan bajas como las brindadas por un par de pilas. Hay gente que se dedica a fabricar equipos dentro de latas de atún o lo que es más conocido como “Tuna Tin”.


                  Alta potencia: Los amantes de las altas potencias quieren ser escuchados desde los lugares más remotos del mundo sin que les cueste esfuerzo. Sobresalir entre los demás sirve para las competencias en las cuales hay muchas estaciones en forma simultánea o las condiciones no ayudan.

                   Televisión: Hay de barrido lento que tarda 1 o 2 minutos para transmitir una imagen en colores, o normal que se puede transmitir imágenes en movimiento, por lo general en blanco y negro.

                  Rebote lunar: Usar la luna como reflector de las señales de radio, se utilizan frecuencias que de no rebotar en la luna, no podrían llegar tan lejos. Se pueden hacer comunicados desde un lado a otro del mundo en frecuencias cercanas a las de estaciones de FM comerciales.



                  Concursos: Están divididos en temporales o permanentes. Los temporales pueden tener duraciones desde horas hasta 1 año, y suelen ser “todos contra todos” en donde se computan todos los contactos logrados, todos contra un grupo o todos contra uno, y los permanentes no tienen comienzo ni fin, y uno puede reclamar un certificado o diploma por haber contactado con todas las provincias de un país o con algunas islas o estaciones determinadas, hay concursos en los que hay que encontrar una estación y comunicar. En algunos concursos se tiene que encontrar estaciones que te “otorgan” una letra, y con las letras obtenidas formar una frase. Existe la caza del zorro, que consiste en encontrar una persona que transmite con un equipo escondido en el radio de una ciudad, se utilizan equipos móviles y antenas direccionales. En la semana de los faros, los radioaficionados montan estaciones temporales en faros y farolas de navegación, al comunicar con el faro se puede reclamar la tarjeta de confirmación del contacto, hay ranking de “cazadores” de faros y diplomas para los mejores. O mismo que para los faros se hace con las islas. Hay diplomas y certificados conmemorativos de numeroso eventos, cumpleaños de ciudades, colegios o conmemoraciones de eventos importantes. Una vez se realizo un concurso que para ver quien media mejor una frecuencia y tenia que explicar cual fue el método utilizado. Cuando no había teléfonos celulares ni Internet inalámbrico se realizaba la búsqueda del tesoro, las preguntas estaban preparadas para que estaciones móviles y portátiles se movieran dentro de una ciudad y tuviesen que consultar a estaciones fijas para avanzar en la búsqueda.



                  Hablar: Ni mas ni menos que hablar, con conocidos o desconocidos, de cosas propias de radioaficionados o de cualquier tema permitido. Hablar, hablar y hablar.

                  Escuchar: La radio es una compañía, cuando hay que hacer un trabajo u otra actividad que no requiera silencio se puede escuchar, escuchar boletines, charlas de otros radioaficionados, o estaciones comerciales de lugares remotos. Algunos de dedican a escuchar ruidos de todo tipo, algunos sirven para sacar conclusiones de cómo esta la propagación en ese momento y otros representan un desafió para la decodificación del mensaje. Se pueden recibir mapas climatológicos, estado de mareas, balizas terrestres o de satélites, etc.


                 Transmitir boletines: Por lo general lo hacen los clubes de radioaficionados o los grupos. Los temas van desde predicciones de propagación, legislación, estaciones especiales que están transmitiendo, charlas sobre nuevas tecnologías, actividades del grupo, experimentos y sus resultados, opiniones y comentarios.

                  Experimentos o utilización de la radio para estudios: Cualquier radioaficionado puede hacer pruebas y experimentos, solo o con ayuda de otros colegas y compartir los resultados, ya sea en publicaciones graficas, electrónicas o mediante charlas y conferencias. La NASA llevo a cabo un experimento con participación de radioaficionados de todo el mundo, que consistía en encender un motor de iónes en el espacio y registrar como afectaba las comunicaciones de la nave. Los radioaficionados recolectaron datos que fueron remitidos al centro de investigaciones espaciales. El motor de iones esta destinado a naves espaciales de largo alcance y el experimento se denomino Shadow. Los astronautas de la estación espacial  lanzaron un traje de astronauta con un equipo de radio para que transmitiera una señal antes de desarmarse en la entrada de la atmósfera, el experimento fue llamado “suit-sat”. Otro experimento es trasmitir señales y tratar de recibirlas después que del la vuelta a la tierra. Otros están tratando que sus señales reboten en grupos de planetas lejanos, en realidad seguramente rebotan, el problema es recibirlas nuevamente. Enterrar la antena, (si lee bien) transmitir señales con la antena bien hundida el la tierra. Antenas liquidas, usando líquidos conductores se puede ajustar una antena mientras se utiliza. Transmitir señales y escuchar los rebotes para medir las alturas de las capas importantes para las comunicaciones radiales y la máxima frecuencia de utilización. A pesar de los mas escépticos que anunciaron “todo esta inventado” sin ir mas lejos el año pasado aparecieron nuevos métodos de comunicación que abren nuevas metas y fronteras para la radio, también se crearon nuevas antenas basadas en conceptos muy viejos pero hasta ahora no estudiadas totalmente. Se lanzaron varios satélites nuevos patrimonio de los radioaficionados y para su uso exclusivo. Si bien la mayoría compra sus transmisores y receptores hay un campo de experimentación muy amplio en las antenas y accesorios de la radio, como los utilizados para puntar las antenas, micrófonos, mejoradores de recepción o transmisión, amplificadores de potencia, manipuladores telegráficos, supresores de ruido etc.



                  Armado de equipos:  Muchos aficionados arman sus propios equipos de comunicación o los accesorios de la estación de radio, como equipo único o complemento de equipos de marca comercial.



                  Transmisiones móviles y portátiles: Hay aficionados con equipo permanente montado en el automóvil avión o lancha, y hay quienes los usan cuando viajan. Hay vehículos especialmente adaptados para portar equipos y antenas que buscan lugares favorables para operar durante un concurso o fin de semana.



                  Calidad de audio: Modifican los equipos y agregan micrófonos y equipo electrónico para mejorar la calidad de audio. Transmiten con equipos de alta calidad de audio como si fuesen estaciones de FM comercial.

                  Comunicaciones digitales: Computadoras conectadas a los equipos de radio, permiten transmitir señales que son interpretadas por un programa de software. Existen con y sin agregado de equipo electrónico intermedio, y son muchísimos los métodos que existen en la actualidad para transmitir y recibir datos.


                  Señales débiles: Recepción de señales débiles que pueden ser no audibles para el oído humano. Mediante programas de software se pueden interpretar amplificar para lograr comunicaciones donde parece no haber nadie.

                  DX: Distancia desconocida o comunicación con estaciones no comunes. Hay que aclarar que una comunicación común o fácil en una frecuencia, en otra puede ser difícil o imposible. Para lograr DX  hay que tener mucha paciencia e ir buscando el momento propicio para lograr un comunicado. Podemos buscar estaciones para DX o ser DX nosotros. Hay paginas de Internet especializadas en anunciar que estaciones raras, especiales están siendo escuchadas en estos momentos. Estas paginas reciben datos automáticos de programas instalados en las computadoras de varios aficionados o son alimentados manualmente por quienes consideren que un comunicado debe ser anunciado. Hay paginas web que publican anuncios de aficionados como “estoy llamando en xx frecuencia” , para que los interesados apunten sus antenas y afinen sus oídos si les interesa realizar el contacto.

                  Meteor Scatter: Comunicación realizada utilizando la caída de meteoritos. Al ingresar en la atmósfera terrestre, los meteoritos ionizan una capa que es aprovechada en un tiempo muy breve para hacer rebotar las ondas de radio. Muchos radioaficionados están esperando el momento en que se producen las lluvias de meteoritos para comunicar con este método.



                  Plane Scatter: Rebote de la señal de radio en los aviones que pasan. Antes que haga la pregunta que hacen casi todas las personas cuando leen esto le comento que su teléfono celular, la comunicación inalámbrica de su computadora, el control de la alarma o seguros de su auto, los sensores de la alarma de su casa y la radio de su pueblo, entre otras millones de cosas alrededor suyo, emiten señales de radio, estas llegan a los aviones y rebotan en el, los radioaficionados solo recibimos las que rebotan en los aviones y provienen de otros aficionados. Así que está avisado, antes de subir a un avión pida a todos que dejen de usar sus hornos de microondas y que apaguen los cientos de satélites, digo, por las dudas.

                  Auroras boreales: Momentos de propagación extraordinaria favorecida por las auroras.



                  Telegrafía muy lenta: Normalmente las trasmisiones telegráficas rondan entre las 5 y 20 palabras por minuto, La telegrafía lenta ronda entre los 3 y 120 segundos por punto (ni le digo lo que tarda la raya) este método se utiliza en muy muy baja frecuencia de recepción.

                  Comunicación vía Satélite: Hay muchos satélites que pertenecen a los  radioaficionados. Cualquier radioaficionado del mundo puede comunicar a través de ellos, algunos repiten las señales recibidas para que lleguen mas lejos y otros acumulan mensajes que pueden ser leídos en cualquier lugar del mundo por donde pasan. Hay algunos que reciben y transmiten con varios equipos de radio en distintas frecuencias y en forma simultánea, y otros que solo transmiten señales para telemetría. La estación espacial internacional, además de estar habitada por astronautas y orbitar permanentemente la tierra, tiene equipos de radio de radioaficionados que se pueden utilizar libremente, equipo para hablar con los astronautas, un equipo conectado a la computadora en la que se pueden dejar y leer mensajes de otros radioaficionados, y equipo repetidor que recibe interpreta y retransmite mensajes con saludos instantáneos y con posiciones de los emisores (APRS)



                  Sistema de transmisión de posición (APRS): Los equipos de radio conectados a GPS e instalados en unidades móviles, transmiten su posición actual, esta es señalada en un mapa por quien la recibe y en algunos casos se puede consultar a través de Internet.

                  Balizas: Equipos de trasmisión automática y autónoma que trasmite señales que sirven para medir las condiciones de propagación, probar antenas y comparar señales.

                  Reverse Beacon: Estaciones que reciben las señales y las informan, por lo general en Internet, para que los aficionados que generaron la transmisión sepan hasta donde llegan y la intensidad de sus señales.

                  Globos aerostaticos: Instituciones y grupos de aficionados aúnan esfuerzos para fabricar y lanzar globos con transmisores. Estos eventos se anuncian para que los radioaficionados estén atentos y puedan recibir las señales emitidas desde el globo. Luego todos los datos y conclusiones se publican y brindan a la comunidad radial.

miércoles, 17 de marzo de 2010

Amantes del QRP


                 Estas son algunas de las estaciones con las que completé QSO y estaban transmitiendo con baja potencia. Si hay algún amante del QRP interesado en contactar conmigo, que me envíe un mail para evaluar las posibilidades de un QSO y concretar una cita.

CALL
Potencia
Banda
Señal
NI0B
1w
20m
-9
KC2RXS
1w
20m
-22
LU2DKN
2w
20m
-18
KB1PAJ
2w
40m
-24
N4AU
4w
20m
-23
KC2RXS
5w
20m
-23
IK1JLL
5w
20m
-17
WB2YDS
5w
40m
-26
ON3VHF
5w
40m
-21
KU4PY
5w
20m
-21
N4RP
5w
40m
-24
EA1OD
5w
40m
-25
WB5NMZ
5w
15m
-12
KC0BMF
10w
20m
-18

Preguntas de los NO Radioaficionados

Durante años, escuche comentarios sobre nuestra actividad y algunos están muy lejos de la realidad así que hoy escribo para aclarar algunas cosas.
Yo soy radioaficionado, y muchos de mis amigos ni saben que significa eso, pero algunos hacen algunas preguntas y comentan cosas como “Desde que hay Internet no hay mas radioaficionados nooo?” Eso es mas o menos como decir que desde que hay maquinas de flipper la gente no juega mas al bowling. Es verdad que la actividad no es lo que solía ser y que los tiempos cambian, también es verdad que la gente joven piensa que flipper es un juego de computadora, pero siempre detrás de cada hobby hay un mundo desconocido para aquel que no lo practica.



Estas son las preguntas que he escuchado mas frecuentemente, en su mayoría provienen de personas que ignoran por completo de que se trata esta actividad, así que ahí va:

            Internet mato la radio?
           No!!!, la mejora. Ser radioaficionado es tener un hobby, como pintar o reparar autos antiguos o coleccionar estampillas, aquellos que dejaron de ser radioaficionados porque tienen Internet dejan ver que solo buscaban comunicarse, y comunicarse es solo la punta del iceberg de ser radioaficionado. Ahora el radioaficionado utiliza Internet para obtener datos como posición de un satélite, el sitio donde se encuentra la persona con la que está comunicando. Internet es una herramienta para los radioaficionados.

            Que tan lejos te comunicaste?
           Japón o China, mas lejos no hay, pero lo importante no es llegar mas lejos, sino realizar la comunicación con un “lugar difícil de comunicar”, hay un pueblo a 200 kilómetros de distancia de mi casa y es mas difícil comunicar que con USA. También la gracia esta en comunicar en una frecuencia o un modo de transmisión con el cual  sea menos probable de comunicar, y no el mas fácil si la gracia esta en la facilidad… entonces llamo por teléfono. En realidad lograr una comunicación con una estación es el fin de un largo proceso que pasa por la espera, la mejora de la estación, una época del año o algún factor de dificultad extra como esperar que alguien se mude a una isla y transmita desde ahí.

            Cual es la comunicación mas rara que hiciste?
           Hay muchas, pero si tengo que elegir, elijo cuando comunique con un astronauta ruso que estaba en la estación espacial, pero también me gustan mucho las comunicaciones con lugares poco habitados como Antártida o islas perdidas en algún lugar lejano.

            De que hablan los radioaficionados?. Las cosas que se hablan son prácticamente infinitas, lo que no se puede hablar está bien estipulado, como religión, problemas raciales, política, anuncios comerciales, y algunas cosas más que podrían molestar a otros. Algunas comunicaciones son muy reducidas, en las que hay que lograr que la otra estación repita nuestra señal distintiva, que nos diga como nos escucha y nos salude, y por nuestra parte hacemos lo mismo y se termino la comunicación, como por ejemplo las comunicaciones vía satélite, tienen que ser cortas, porque el satélite se aleja, y porque hay que dar la oportunidad a otros que lo usen.

Te comunicas con cualquier parte del mundo?
En teoría si. En la practica lleva mucho tiempo y paciencia encontrar el lugar que te gustaría comunicar, o que necesitas para un diploma, por eso los diplomas toman tanto valor, hay un esfuerzo y paciencia detrás de cada uno, algunas veces cuestan años llevar a cabo comunicados con algunos lugares.

Como empezaste con la radio?
Unos amigos entusiasmados con la radio me acercaron a este mundo, en aquel entonces no había Internet, no había teléfonos celulares, ni siquiera era común tener teléfono en la casa y la radio era parte de algo “mágico” que te habría una ventana al mundo, para mi fue formar parte de un grupo con identidad internacional reconocida, mi señal distintiva indica en que país y en que región vivo, figura en las guías internacionales de radioaficionados y me pertenece siempre que informe que sigo utilizándola.

Hay que pagar algo?
No, el costo de los tramites por lo general se limita al costo del envió de la papelería y algunos pesos mas que te cobra el tramitador, la renovación para que no caduque la señal a tu nombre se hace cada 5 años en este momento.

Los equipos son caros? No es necesario comprar equipos muy caros, se pueden fabricar equipos caseros y hechos con material reciclado, como empecé yo, desarmando televisores rotos, los “colegas” te pueden ayudar también, con préstamo de equipos o regalos de piezas, quizás podes hacer algún trueque, o conseguirte un teléfono inalámbrico viejo para modificar, porque algunos están muy cerca de las frecuencias de radioaficionados. Y si tenes mucha plata, te la podes gastar toda que eso no te da garantías que vas a comunicar con todos los que quieras. Digamos que no es necesario una fortuna para competir en las grandes ligas.

            Como son los concursos?
           Hay muchas formas de competir, algunas tienen fecha de “expiración”, como por ejemplo, un concurso que dura 12, 24 o 48 horas, otras que no tienen fecha máxima, como el diploma por haber comunicado con todas las provincias Argentinas, o con 10 o 20 faros costeros Argentinos, con todos los estados en USA, con estaciones militares, 51 contactos durante 1 año através del satélite AO51 en su 5 año aniversario. Hay que tener en cuenta que uno puede buscar estaciones para lograr un diploma, y a su vez ser parte de los contactos que necesita otro radioaficionado para lograr su meta, así que se puede estar buscando un país en especial tanto como escuchar alguien que nos llama. Tengo diplomas firmados por embajadores, por intendentes etc. Siempre hay uno nuevo para ganar.

            Los radioaficionados pueden transmitir en cualquier frecuencia?
           No, hay frecuencias determinadas, y los radioaficionados tiene categorías a las que acceden mediante antigüedad + exámenes + meritos, en las categorías iniciales tiene un conjunto de frecuencias asignadas y modos permitidos, con el avance de categoría estos limites se van ampliando.

            Hay que tener estudios?
           No, los clubes o agrupaciones se encargan de brindarte todo lo necesario para que puedas rendir el examen, no solo con material para lectura, sino con practicas y explicaciones para que cualquier persona que tenga “ganas” rinda examen para obtener su licencia, y el tiempo con la radio te enseña el resto.

            Cuando hablas con otros países en que idioma lo hablas?
           Es muy útil un conocimiento básico de ingles, pero si solo aprendes los números en ingles, ya estas en condiciones de hacer comunicados cortos pero validos en los concursos. Alguna vez tuve en mis manos un apunte de fonética de algunas palabras en japonés más una buena predisposición del otro radioaficionado se puede salir adelante (o hundirse mas)

La telegrafía esta muerta?.
El modo telegráfico de transmisión no esta muerto y está muy lejos de su fin, en la actualidad cuando se enciende el receptor y no hay mucha gente hablando ya sea porque están malas las condiciones o porque no es hora de estar levantado, siempre se escuchan estaciones en telegrafía.


martes, 16 de marzo de 2010

Poniendo Antenas

              Corría el  principio de los 80’s y como en tantas otras oportunidades fui convocado junto con otros colegas para poner una antena. Se trataba de la estación de mi amigo personal Marcelo (LU4ETX ) ubicada en la ciudad de La Plata, era un caño galvanizado de agua de 6 metros de largo que había que emplazar sobre el techo de un primer piso.


                        Todo estaba planeado, el caño lucia una “T” en un extremo con dos roldanas en las puntas para poder elevar un par de dipolos ajustados para la banda de 80 y 40 metros. En plena maniobra ya ubicados sobre el techo de chapa de la vivienda, se complicaba la instalación por los juegos de riendas de soporte y las sogas de nylon que facilitarían la elevación y el posterior mantenimiento de las antenas. Como la maniobra era engorrosa con todos los alambres, sogas y tipo de techo se me ocurrió una brillante idea:

- Porque no amarrar un objeto pesado en la punta de las sogas y luego de la instalación del caño se podrían bajar por propio peso y enganchar los dipolos?





                       La idea fue aceptada por los participantes y así procedimos atamos un pesado martillo en la punta de la soga para luego de la instalación proceder a bajar el aparejo.



                       Todo funciono de maravillas y dicho caño quedo firmemente instalado sobre el techo y las riendas aseguradas en forma correcta pero cuando procedimos a bajar el martillo ( Murphy presente) este se atoro y no bajó. Inmediatamente se me ocurrió otra idea para bajarlo que fue unánimemente rechazada prácticamente sin ser escuchada y me hizo acreedor del consenso general y que a viva voz se me solicitara abandonar el techo, el resto de los participantes que se hallaban en el sitio no podían dejar de observar el martillo que flameaba cual bandera en el extremo del caño.
                     Durante los días siguientes encargado de las explicaciones brindadas a los vecinos de ¿Por qué hay un martillo en la punta de un caño, sobre el techo a aproximadamente 12 metros de altura? estuvo a cargo del titular de la estación, mi amigo Marcelo ( LU4ETX).

lunes, 15 de marzo de 2010

Probando antenas y midiendo propagación

- Ahí estoy con la antena 1, como me recibís?
- 59 +10
- Ahora estoy con la antena 2 ....
- Te escucho como pisotón de elefante
- ¿...?

Esta es la forma mas común de probar una antena, pero un poco de seriedad no viene mal. Un método sencillo es mediante la utilización de un programa que mida en forma mas certera la señal con la que estamos recibiendo una estación transmisora. El programa WSPR (Weak Signal Propagation Reporter Network) es un programa de libre uso que permite medir las señales recibidas en db y le otorga un poco mas de seriedad a la medición.



En la actualidad hay muchas estaciones que transmiten constantemente señales en WSPR como balizas, al recibir una de estas señales, el programa indica con precisión la intensidad de éstas, de esta forma se pueden comparar antenas sin necesidad de localizar un estación dispuesta a las pruebas.
El programa al que hago referencia sirve para recibir y transmitir en WSPR, si se tiene una conexión a Internet, también publica las estaciones recibidas en una pagina web diseñada para tal fin. Las estaciones que transmiten lo hacen con potencias muy reducidas casi siempre menores a 10W, pero se reciben sin dificultad estaciones europeas y norteamericanas desde nuestra zona. Hay estaciones en todas las bandas, inclusive en 500khz y 5 Mhz , que todavía no están autorizadas en este país. La pagina web contiene datos como estación transmisora, receptora, distancia entre ambas, potencia del transmisor de señales etc. Aunque no utilice este programa le aconsejo que mire la página y vea como se pueden cubrir muchos kilómetros con potencias muy bajas.

El programa y sus particularidades

El programa no es para medir antenas, es un programa para medir y conocer el estado de la propagación, también se pueden hacer comunicados en WSPR.
El programa lo puede bajar del sitio oficial de su creador Joe Taylor (K1JT premio novel de física) http://www.physics.princeton.edu/pulsar/K1JT/wspr.html , hay versión para Linux y para Windows. Como se trata de un programa sincrónico deberá tener el reloj de su PC muy bien ajustado ( dentro del segundo) , hay un programa para hacer esta sincronización vía Internet, llamado Dimension4 (http://www.thinkman.com/dimension4 ) o puede ajustar su reloj con la emisión de WWV.
Cada emisión de las balizas dura 2 minutos, después de este tiempo el programa muestra lo decodificado, las transmisiones no son constantes tendrá que esperar varios minutos para escuchar otra vez la misma estación.
La página donde se acumulan los reportes es http://wsprnet.org/drupal/ , mire bien todo el sitio porque contiene estadísticas, estaciones que están en el aire en este momento, y planificación de actividades especiales, y frecuencias exactas de recepción. En la pagina web también hay un foro donde cada uno explica que antena tiene o que prueba esta realizando.
Através de análisis hechos con los datos de esta página pude aprender que la propagación entre dos estaciones no comienza ni finaliza al mismo tiempo en ambos sentidos

Aclaración:
Coloque su receptor en USB siempre, no importa en que banda está.
Las frecuencias del receptor serán exactamente estas: dial (MHz): 0.5024, 1.8366, 3.5926, 5.2872, 7.0386, 10.1387, 14.0956, 18.1046, 21.0946, 24.9246, 28.1246, 50.293, 144.488
Seguramente las señales no serán audibles, así que ponga su receptor y espere por lo menos 3 minutos (si tiene suerte jeje).

73 y DX

domingo, 14 de marzo de 2010

Me canse de la ISS



Vista estación LU8WAG desde el taxi espacial
Mapa que muestra la pasada de la ISS
Imagen de SSTV proveniente de la ISS (NA1SS)

Para los que nunca escucharon hablar la ISS ( siglas en ingles de Estación Espacial Internacional) es un modulo espacial que alberga a varios astronautas y gira permanentemente alrededor de la tierra a una altura de 320 kilómetros y una velocidad de 28000 kilómetros por hora, no es una nave chica, es un aparato bastante voluminoso con varias habitaciones, laboratorios, y (por supuesto) equipos de radio, entre los que se encuentran los de radio amateur.

A pesar que varios radioaficionado a lo ancho del mundo se cuelgan cucardas en las solapas diciendo “yo comunique con la ISS”, les voy a decir que es bastante sencillo, solo se necesita una computadora, un equipo de VHF y por supuesto estudiar un poco, para los modos digitales, y solo un VHF cuando los astronautas hablan en FM. Se pueden realizar varios tipos de comunicados:
APRS: Repite los mensajes típicos de APRS, como posición y saludos
BBS: Conectarse con la computadora de abordo y dejar o leer mensajes.
SSTV: En forma ocasional conectan el programa de barrido lento y transmiten imágenes ( no reciben)
VOZ: También en forma esporádica algún astronauta de los que mas entienden de radio agarra el micrófono y se puede hablar con él. Particularmente pude comunicar con U5MIR Sergei Krikalev allá por el año 2005.

Miré al cielo cada vez que tenia oportunidad de verla a simple vista, saqué fotos cuando venia volando con el taxi espacial muy cerca ( en la secuencia fotográfica solo se ven dos puntos que se desplazan en el cielo) , me interiorice de la vida de los astronautas abordo, pude ver como en mi mapa, aparecían las estaciones escuchadas, aprendí un montón.

Final de la historia

Los equipos de radio de la ISS permanecieron apagados por mas de un año, tiempo necesario para que me canse de esperar el próximo contacto. Fue para mi muy frustrante ser fanático de algo que no funciona. Hoy en día se pueden hacer todas estas actividades, le recomiendo que estudie cómo y lo haga.

Páginas recomendadas:
http://www.ariss.net/
http://www.issfanclub.com/

Si no recibe... no transmita.


(Así es la señal de JT65A)....Me sucedió en varias oportunidades encontrarme con radioaficionados que escuchan mi señal y “contestan” o mejor dicho transmiten en otro modo... veamos si me explico, yo transmito en JT65A y “intentan” responderme en Olivia con distintos anchos de banda, RTTY y hasta SSTV....Al desplazarme de frecuencia para seguir llamando me siguen insistentemente a donde voy, la máxima que escuché fue un colega que ya cansado de no “embocarle” al modo, agarro el micrófono y dijo “No se que modo será ese!!”...
Señores radioaficionados: Que pretenden que yo haga? Que cambie el modo en el que estoy saliendo? ... esa es una posibilidad si ustedes son el DX que estoy buscando. Por suerte la tecnología me permite recibir señales en varios modos al mismo tiempo y se que estaciones están intentando “embocarle” al modo....

Desde esta humilde estación yo les pido: Si no decodifican el mensaje, no transmitan cualquier verdura sobre la otra señal.
Por su atención muchas gracias.

REVERSE BEACON

Siempre los radioaficionados se valieron de las balizas para enterarse de las aperturas de propagación y lograr mejores contactos, hoy existen las Reberse Beacon (RB) que funcionan en forma inversa a las balizas convencionales. La estación transmite una señal o llamado y puede consultar por Internet a que estaciones llega y en que condiciones. La RB que yo utilizo es la de Joe W6CQZ (hoy W4CQZ) él realiza los programas y mantiene el sitio http://jt65.w6cqz.org/receptions.php donde se pueden ver las estaciones receptoras actuales, las estaciones recibidas y sus señales. Esta pagina se refresca automáticamente minuto a minuto. Resulta de mucha ayuda para el modo JT65 conocer quien esta recibiendo mi señal, aunque nadie me conteste el llamado en ese momento. El seguir día a día los reportes me ha otorgado un mejor conocimiento del comportamiento de la propagacion.

JT65A


JT65A es el modo que mas estoy utilizando en este momento, es un modo sincrónico muy lento, donde no se puede “charlar” solo los QSO están limitados a ubicación de la estación ( con la grilla) reporte, comprendido, saludos esto insume 7 minutos en total para dejar echo el mínimo QSO posible. Hasta ahora suena horrible pero se pueden hacer comunicados muy por debajo del nivel de ruido, para tener una idea, un telegrafista de los buenos puede recibir una señal con -18 db por debajo el ruido, en este modo se puede hacer comunicados con señales de -27 db aproximadamente, lo que significa que comunicamos con estaciones que no se pueden oír naturalmente. Este modo nació para rebote lunar, y si buscamos información casi todos los documentos dicen “modo exclusivo para rebote lunar en VHF”, actualmente esta ganando cada vez mas adeptos en HF, pudiendo encontrar estaciones todos los días y en todo horario. Para comunicar requiere mucha paciencia, pero no tanta como esperar una apertura en 6 metros. El mayor problema no es la propagación, sino la cantidad de personas que trabajan en este modo. No es necesario tener una poderosa estación para lograr buenos comunicados, con 20W y un dipolo se puede hacer muy buenos comunicados, como ejemplo comunique con USA con una estación que utilizaba solo 1W y por mi parte lo recibí con un dipolo en V invertida a 7 metros de altura en la banda de 20M.Este no es el único ejemplo tengo echas varias estaciones con 5W y un comunicado con España 5W en 40M y con dipolo. Cual es el secreto? Pues no le importan los ruidos, puede haber tormenta eléctrica cercana con señales arriba de S9 y el comunicado se realiza con la misma tranquilidad. Las bandas utilizadas son de 160 a 10 metros incluidas las bandas de 30,17,12 metros, la mas popular es 20 metros.

ALGO DE HISTORIA


Algo de historia....En el año 1982 obtuve mi licencia de radioaficionado en la ciudad de La Plata por ese entonces LU4DFK, me mude a Puerto Madryn en el año 1987 y cambie la licencia a LU8WAG que es la que uso en la actualidad. En la ciudad de La Plata tenia un equipo casero de AM de una 6DQ6 en RF y otra modulando que utilizaba en la banda de 80M, el equipo siempre funcionaba mal pero era lo que tenia. Antes de instalarme en la Patagonia compre un FT301D que con el tiempo cambie por mi actual TS430S. Durante muchos años estuve inactivo y recién en estos años retome la actividad. Mi actividad esta en los modos digitales de comunicación, en el año 1990 tenia un BBS en 20 metros instalado en la ciudad de Puerto Madryn que desactive por que tenia mi equipo cautivo. Prácticamente no tuve actividad en la década del 90 retornando con el nuevo siglo. Incursione por todos los modos digitales que encontré, y con conexión rápida a Internet esto se multiplico e intensifico.

Después de recibir algunas consultas sobre modos digitales, decidí hacer mi propio blog para hablar de lo que mas me gusta.
